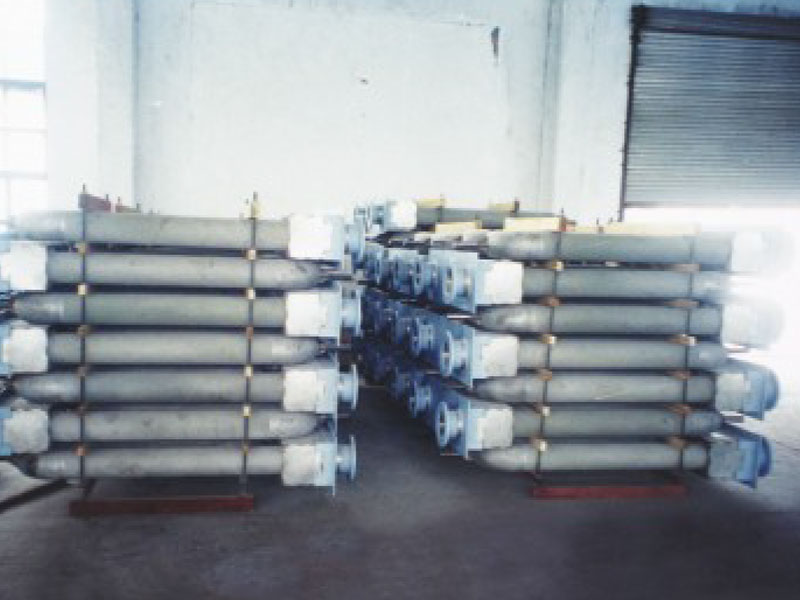

Нагревательный сердечник электрической радиационной трубки

Лучистые трубки, производимые нашей компанией, поставляются не только для бытового оборудования термообработки, но и используются в качестве комплектующих для импортных систем термообработки. В 1998 году они были удостоены золотой медали на Национальной технологической выставке.

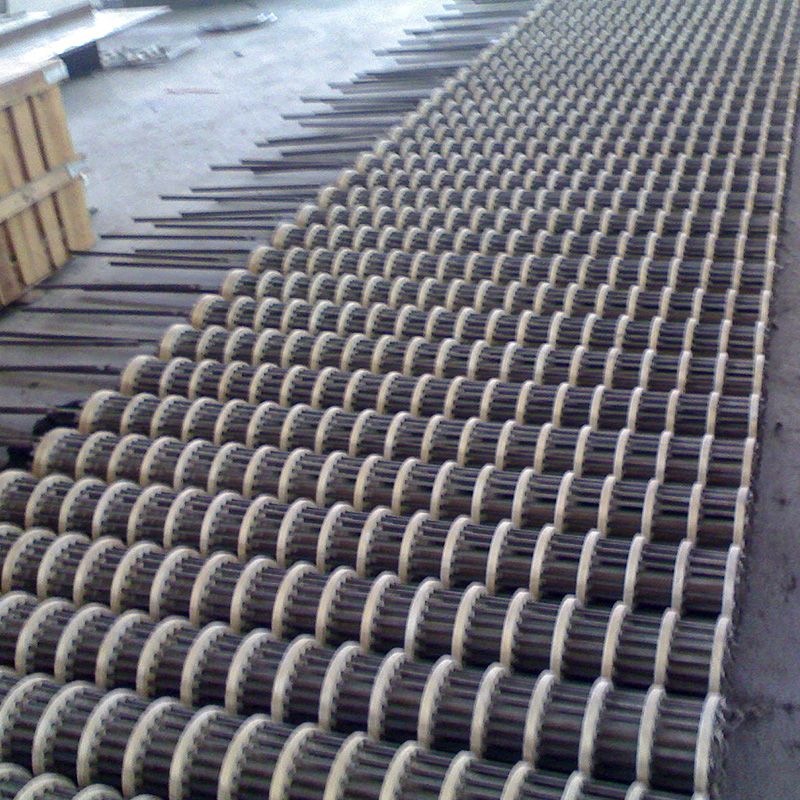

Сердечники наших радиационных трубок доступны в каркасном, вертикально намотанном ленточном и спирально намотанном резистивном проволочном исполнениях. Материал нагревательной проволоки изготавливается из никель-хромового или железо-хромового сплава с типичной поверхностной нагрузкой ≤1,0 Вт/см². Мощность одной трубки составляет от 3 кВт до 60 кВт, а рабочая температура нагревательного элемента варьируется от 500 °C до 1300 °C.

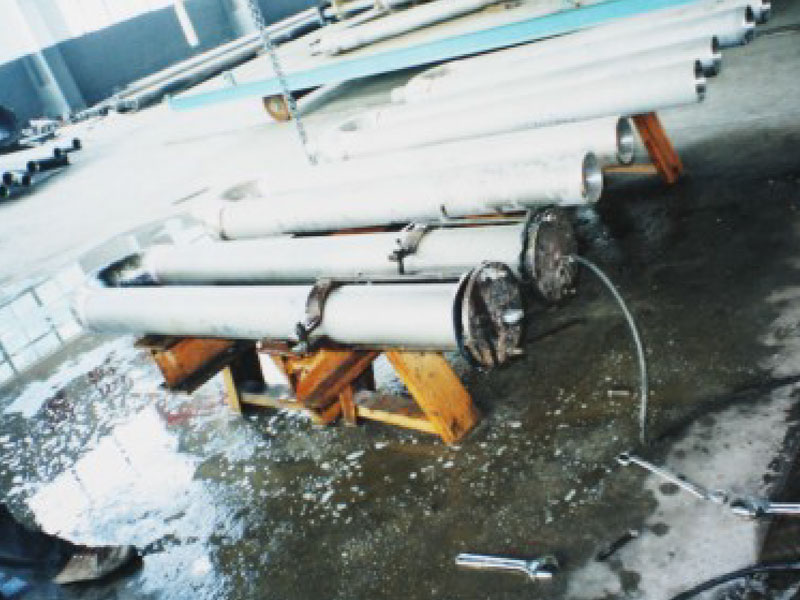

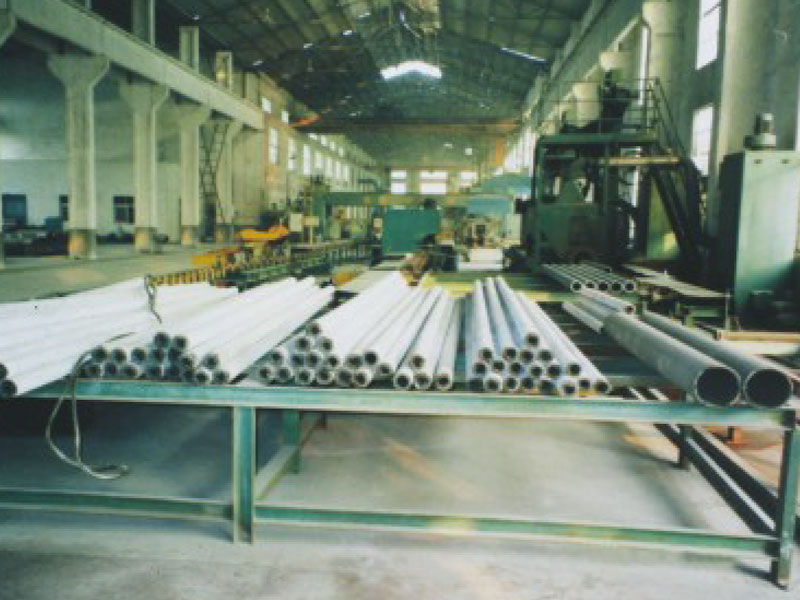

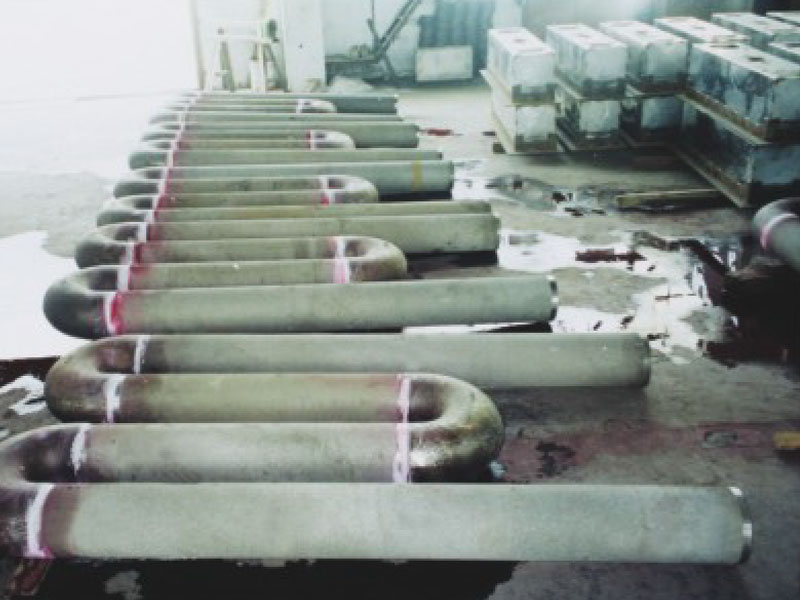

Внешние защитные рукава изготавливаются методами центробежного литья, спиральной сварки или в виде бесшовных труб. Срок службы радиационных трубок превышает один год в закалочных печах и более трех лет в отпускных печах, тогда как срок службы газовых радиационных труб составляет более двух лет. Материалы рукавов перечислены в таблице ниже.

Расследование

Предыдущий：Электрические нагревательные радиационные трубки
Следующая：I-образная радиационная трубка

Технические параметры электронагревательного сплава

Оценка/Выполнение		1Кр13Al4	0Cr25Als	OCr21Al₆	0Cr2₁Al₆Нб	0Cr27Al₇NO₂	Cr15Ни₆o	Cr2₀Ni₆o	Cr20Ni30
Основные химические компоненты%	Cr	12-15	23-26	19-22	21,0-23,0	26,5-27,8	15-18	20-23	20
	АЛ	4-6	4,5-6,5	5-7	5-7	6-7
	Фе	Маржа	Маржа	Маржа	Маржа	Маржа	Маржа		Маржа
	Повторно	Умеренная сумма	Умеренная сумма	Умеренная сумма	Умеренная сумма	Умеренная сумма	Умеренная сумма	Умеренная сумма	Умеренная сумма
	Мо					1.8-2.2
	Nb				0.5	0.5
	Ni						58-62	Маржа	28-32
Максимальная рабочая температура компонентов℃		950	1250	1250	1350	1400	1100	1150	1100
Плотность /см³		7.4	7.1	7.1	7.1	7.1	8.2	8.4	7.9
Плотность, Ом·мм²/м		1,25±0,05	1,42±0,05	1,42±0,05	1,42±0,05	1,53±0,05	1,13±0,05	1,14±0,05	1,04±0,05
Температурный коэффициент сопротивления×10-51℃		15	5	5	5	-1	14	8.5
Точка плавления ℃		1450	1500	1500	1500	1520	1390	1400	1390
Прочность на растяжение МПа		588-735	637-784	637-784	637-784	686-784	637-784	637-784	637-784
Удлинение %		>14	>12	>12	>12	>12	>20	>20	>20
Относительное сужение площади, %		65-75	65-75	65-75	65-75	65-75	60-75	60-70	65-75
Количество изгибов		>5	>5	>5	>5	>5
Твёрдость		200-260	200-260	200-260	200-260	200-260	130-150	130-150	130-150
Организация		Ферритная (Ф)	Ферритная (Ф)	Ферритная (Ф)	Ферритная (Ф)	Ферритная (Ф)	Аустенитный (А)	Аустенитный (А)	Аустенитный (А)
Магнетизм		Магнетизм	Магнетизм	Магнетизм	Магнетизм	Магнетизм	Немагнитный	Немагнитный	Немагнитный
