Газовые излучающие трубчатые обогреватели — это системы инфракрасного отопления, основанные на сжигании, которые сжигают природный газ или пропан внутри герметичной металлической трубки и доставляют лучистую энергию непосредственно людям, этажам и оборудованию без нагрева воздуха в качестве промежуточного этапа. Именно эта прямая передача энергии является причиной того, что они обычно превосходят системы принудительной вентиляции на 20–50% в многоярусных промышленных зданиях и почему они остаются выбором по умолчанию для складов, мастерских и центров технического обслуживания автомобилей в холодном климате.
Что такое газовый излучающий трубчатый обогреватель?
Газовый лучистый трубчатый обогреватель состоит из корпуса горелки на одном конце, длинной цилиндрической стальной трубы, обычно длиной от 3 до 12 метров, отражающей панели, расположенной над трубой, а также тягового вентилятора и дымохода на противоположном конце. Когда горелка загорается, пламя и горячие дымовые газы проходят по всей длине трубы, нагревая металлическую стенку до температуры поверхности от 350°C до 600°C. Эта горячая металлическая поверхность затем излучает инфракрасное излучение, которое отражатель направляет вниз, в зону присутствия людей. Термин «низкая интенсивность» часто используется для этих систем, поскольку температура поверхности трубки сравнительно низкая при измерении по сравнению с керамическими нагревателями высокой интенсивности, но все же достаточно горячая, чтобы обеспечить значительную мощность излучения. Если вы новичок в этой технологии, это Подробное руководство по излучающим трубкам объясняет общие конфигурации и рабочую терминологию.
Как работает процесс горения
Горелка и последовательность зажигания
Сгорание начинается в корпусе горелки, где газовый клапан с электронным управлением впускает топливо в смесительную камеру. Вентури или воздуходувка с предварительным смешиванием всасывают воздух для горения и смешивают его с газом в соотношении, настроенном на небольшой избыток воздуха, чтобы обеспечить полное сгорание и минимизировать образование окиси углерода. Искровой электрод или воспламенитель с горячей поверхностью поджигает смесь, а стержень пламени или УФ-датчик подтверждает, что воспламенение произошло до того, как газовый клапан останется открытым. Эта последовательность действий повторяется при каждом холодном запуске и контролируется специальным контроллером сгорания. Поскольку весь процесс сгорания герметичен внутри системы горелочных труб, открытое пламя никогда не контактирует с занимаемым пространством, и все продукты сгорания направляются в дымоход.
Распространение пламени и нагрев трубок
После воспламенения пламя создает высокоскоростную струю горячих газов сгорания, которая движется вниз по лучистой трубе. Стенка трубы поглощает тепло из потока газа за счет сочетания принудительной конвекции и излучения самого пламени. Внутренняя поверхность первых 1–2 метров от горелки испытывает наибольший тепловой поток и поэтому изготовлена из более толстого или высоколегированного материала. Внутренние перегородки замедляют движение газа возле горелки и создают турбулентность вдоль трубы, поэтому коэффициент теплопередачи остается высоким. Целью проектирования является сохранение поверхности трубы как можно более однородной, при этом температура на конце дымохода не более чем на 50°C ниже максимальной температуры. Если приложение требует, чтобы горелка и дымоход находились на одном конце, U-образная радиационная трубка Это стандартная геометрия, поскольку она удваивает излучающую длину при той же площади потолка и упрощает прокладку газовых труб и выхлопных газов.
Понимание того, куда попадает входящая энергия топлива, — это самый быстрый способ понять, почему лучистые трубчатые обогреватели эффективны. В типичной сбалансированной системе примерно 62% энергии газа покидает поверхность трубки в виде инфракрасного излучения, и именно эта часть выполняет полезную работу. Еще 12% выделяется в виде низкоуровневой конвекции от горячей трубки и отражателя, которая нагревает воздух, прилегающий к потолку, но все же полезна, поскольку уменьшает разницу температур по ограждающим конструкциям здания. Потери с дымовыми газами в среднем составляют около 18% в системе с принудительной тягой при правильно установленной степени сгорания, хотя старые или необслуживаемые горелки могут увеличить этот показатель выше 25%. Последние 8% уходят через опорные кронштейны, поверхности отражателя и вентиляционную трубу. Сложение долей лучистой и конвективной энергии показывает, что более 70% потребляемого топлива поступает в здание, поэтому лучистый трубчатый обогреватель может поддерживать комфортные условия с меньшим счетом за газ, чем система принудительной вентиляции той же номинальной мощности.
Теплопередача: от пламени к лучистой энергии
Как распространяется инфракрасное излучение
Инфракрасное излучение от поверхности трубки ведет себя как видимый свет: оно распространяется по прямым линиям, отражается от полированных поверхностей и поглощается твердыми материалами. Воздух почти прозрачен для длин волн, излучаемых трубкой в диапазоне от 300°C до 600°C, поэтому излучение проходит через воздух, не нагревая его. Когда плита пола или какое-либо оборудование поглощает это излучение, оно начинает нагреваться, а нагретая поверхность затем передает свое тепло окружающему воздуху посредством естественной конвекции. Вот почему пол в здании с лучистым отоплением кажется теплым даже в самые холодные дни и почему жильцы чувствуют себя комфортно при более низких настройках термостата, чем требует конвективная система.
Роль отражателя
Отражатель над каждой трубкой примерно удваивает полезный лучистый поток, доставляемый на этаж ниже. Отражатель изготовлен из материала с высокой отражательной способностью, обычно полированного алюминия, а его кривизна предназначена для проецирования нисходящего излучения в определенную диаграмму направленности. Широкоугольные отражатели равномерно распределяют энергию на высоте от 3 до 5 метров, а узкие отражатели создают более длинный и узкий луч на высоте 8 метров и более. Эффективность отражателя постепенно снижается по мере того, как поверхность окисляется или собирает пыль, поэтому обычной практикой является ежегодная очистка и замена с интервалом от 8 до 12 лет.
Сквозные и сквозные конфигурации
Газовые лучистые трубчатые обогреватели классифицируются по расположению вентилятора горения относительно трубки. В вытяжной или вытяжной конфигурации вентилятор устанавливается на конце дымохода и втягивает дымовые газы через трубу, создавая внутри трубы отрицательное давление. Это преобладающая конфигурация для промышленных обогревателей помещений, поскольку небольшие утечки в трубах или соединениях будут втягивать воздух внутрь, а не выбрасывать продукты сгорания в здание. В проточной или принудительной конфигурации вентилятор расположен на конце горелки и проталкивает газовоздушную смесь через трубку, поэтому в трубе создается положительное давление, и любая утечка может привести к выбросу продуктов сгорания. Поэтому сквозная компоновка менее распространена для установки внутри помещений и обычно ограничивается оборудованием для наружного применения или конструкциями с двойными стенками. Скорость вентилятора в протяжной системе также определяет время пребывания газа, которое напрямую влияет на температурный профиль трубы.
Профиль температуры поверхности трубки является наиболее информативной диагностической диаграммой газового лучистого трубчатого обогревателя. Кривая показывает температуру по вертикальной оси и расстояние от входа горелки по горизонтальной оси. В сбалансированной системе температура быстро повышается в течение первых 0,5 метра, достигает плато между 1 и 3 метрами, а затем постепенно снижается по мере приближения к дымоходу. Резкий перепад температуры в середине трубы обычно означает смещение внутренней перегородки или неправильную настройку горелки. Нагреватель, который достигает максимума в самом начале, а затем постепенно падает, скорее всего, перегорел, проталкивая горячие газы так быстро, что задняя половина трубки отдает мало лучистой энергии. Приемлемая разница между пиковой температурой и температурой на выходе дымохода составляет примерно 50°C; когда эта разница превышает 75°C, концевая часть горелки перегревается, и срок службы трубки сокращается. Мониторинг этого профиля один раз в сезон с помощью контактного пирометра через сервисные порты является одним из лучших способов технического обслуживания, которые может принять предприятие.
Ключевые компоненты и материалы
Долговечность лучистого трубчатого обогревателя в основном зависит от сплавов, из которых изготовлена сама трубка. В стандартных системах по всей длине используется алюминизированная сталь с более тяжелой секцией из нержавеющей стали 309 или 310 на конце горелки. Использование материалов более высокого качества оправдано, когда отопитель работает более 3000 часов за сезон или когда топливо содержит соединения серы. Толщина стенки трубки обычно составляет от 2 до 3 мм, а ожидаемый срок службы составляет от 8 до 15 лет в зависимости от темпа стрельбы и качества обслуживания.
Типичные компоненты, их функции, основной материал и график технического обслуживания.
Компонент
Функция
Типичный материал
Интервал технического обслуживания
Корпус горелки
Смешивает газ и воздух для горения, воспламеняет смесь.
Чугун или сталь с покрытием
Ежегодная проверка и проверка на герметичность
Излучающая трубка
Переносит тепло от дымовых газов к поверхности трубы.
Регулирует подачу топлива и отключается при срабатывании предохранительной блокировки.
Латунь и нержавеющая сталь
Ежегодный функциональный тест
Элементы управления
Розжиг, контроль пламени, регулирование температуры
Электронные и электромеханические
Калибровка ежегодно
В ассортименте продукции Huaye излучающие трубы доступны как в виде отдельных прямых отрезков, так и в виде Излучающая трубка W-типа где одна горелка поставляет длинную многоходовую непрерывную трубу или прямую трубу, отлитую по индивидуальному заказу, для проектов замены. Геометрия W-типа является популярным выбором, когда одна горелка должна питать длинную трубу за несколько проходов, эффективно увеличивая излучающую поверхность в три раза при компактной площади над головой.
Эффективность газового лучистого трубчатого обогревателя лучше всего измерять как долю входящей энергии топлива, которая достигает рабочей зоны в виде полезного тепла. В правильно установленном обогревателе этот показатель обычно составляет от 70% до 78%. Для сравнения, воздухонагреватель с таким же входом газа передает только от 55% до 65% своей энергии в одно и то же помещение, поскольку значительная ее часть собирается у потолка в виде потерь на расслоение.
Годовой расход топлива на 20–50 % ниже, чем при принудительном воздушном отоплении.
Нет воздуховодов, которые нужно чистить, пропускать или изолировать.
Тихая работа, что улучшает общение в мастерских открытой планировки.
Каждый обогреватель может управляться независимо при отключении незанятых людей.
Тепло передается туда, где происходит работа, а не в пустой объем над крюком крана.
Радарная диаграмма сравнивает газовый трубчатый обогреватель с воздухонагревателем по шести критериям, которые наиболее важны для руководителей предприятий. Комфорт получает 5 баллов из 5 за излучение, потому что жильцы получают прямое инфракрасное излучение, а принудительная вентиляция получает 3 балла, потому что для доставки тепла используется движение воздуха. Энергоэффективность составляет 5 против 2 по описанным ранее причинам: в излучающих системах практически отсутствуют потери на расслоение. Качество воздуха в помещении практически одинаковое: показатель излучения составляет 4, поскольку не требуется обслуживание фильтров, а принудительная вентиляция также имеет оценку 4 при наличии надлежащего теплообменника. Шум является явным преимуществом для систем отопления с коэффициентом 4 по сравнению с 2, поскольку агрегаты с принудительной подачей воздуха заметно громче создают статическое давление, необходимое для распределения воздуха. Гибкость зонирования составляет 5 против 3, поскольку каждый лучистый обогреватель представляет собой автономную зону со своим собственным термостатом. Стоимость установки является единственным критерием, в котором принудительная вентиляция выигрывает со счетом 5 против 3, хотя эта разница обычно восстанавливается в течение двух отопительных сезонов в любом климате с температурой ниже 2000 градусов отопления.
Применение и соображения выбора
Типичные области применения газовых трубчатых обогревателей включают площадки технического обслуживания транспортных средств, ангары для самолетов, пожарные станции, заводские цеха, склады, распределительные центры, теплицы и крытые спортивные сооружения. Общим знаменателем является здание с высокими потолками, большими дверными проемами или повышенным уровнем вентиляции. В этих условиях тепло приточного воздуха теряется на крыше каждый раз, когда открывается дверь, в то время как лучистое тепло остается в плите перекрытия и постепенно вновь высвобождается. Бетонный пол с высокой тепловой массой является лучшим выбором, поскольку он поглощает радиацию в течение дня и повторно излучает ее ночью, выравнивая температурную кривую и снижая пиковую нагрузку на рассвете.
Правильный выбор размера начинается со стандартного расчета теплопотерь, а не с эмпирических правил площади пола. Расчет должен включать ограждающую конструкцию здания, скорость проникновения, время открытых дверей за смену и расчетную температуру в помещении. Увеличение размера лучистого трубчатого обогревателя приводит к коротким циклам и неравномерному покрытию пола, в то время как уменьшение размера заставляет устройство работать непрерывно и теряет преимущество циклического повторного излучения от бетонного пола. После того, как тепловая нагрузка известна, переменными выбора являются высота установки, определяющая угол отражателя, длина трубки, определяющая ширину нагреваемой полосы, и количество проходов нагревателя. Для установок, где подвод газа может быть расположен у одной стены, а дымоход – у противоположной стены, I-образная радиационная трубка предлагает самую низкую стоимость за метр и самую простую конструкцию, хотя требует доступа с обоих концов.
На гистограмме сравниваются типичные годовые затраты на отопление мастерской площадью 2000 квадратных метров в месте с 3200 градусо-днями отопления при четырех различных технологиях отопления. Газовый лучистый трубчатый обогреватель обходится примерно в 22 000 долларов в год, что примерно на 30% ниже, чем обогреватель с принудительной подачей воздуха, который стоит около 31 000 долларов. Водяное отопление пола стоит немного ниже системы излучающих трубок и составляет около 20 000 долларов, но оно требует полной реконструкции бетонного пола, которую могут оправдать лишь немногие проекты модернизации. Электрический резистивный нагрев на сегодняшний день является самым дорогим вариантом и стоит примерно 44 000 долларов из-за экономики преобразования энергии в тепло. Эти цифры типичны для хорошо изолированных зданий, построенных после 1980 года, и становятся еще более благоприятными для лучистого трубчатого отопления, когда здание плохо изолировано или в нем часто меняются двери. Вывод состоит в том, что газовые лучистые трубчатые обогреватели предлагают наиболее привлекательное сочетание первоначальных затрат, эксплуатационных затрат и возможности модернизации для большинства промышленных зданий.
Прежде чем завершить покупку, убедитесь, что контроллер горелки соответствует графику технического обслуживания, требуемому вашим предприятием, проверьте зазоры до горючих материалов в руководстве по установке и запросите у поставщика компоновочный чертеж, на котором показаны положения нагревателя, компоненты газовой рампы и вентиляционные окончания. Если вы поделитесь планами здания и деталями изоляции с наши инженеры по применению , мы можем подтвердить количество обогревателей и составить предварительную диаграмму расположения для составления бюджета.
Газовые излучающие трубчатые обогреватели работают путем преобразования химической энергии газа в инфракрасное излучение через герметичную нагретую металлическую трубку. Непосредственный характер лучистой теплопередачи дает этой технологии преимущество в эффективности в зданиях с высокими просветами, а при правильном выборе размера, настройке и обслуживании система излучающих трубок будет обеспечивать комфортное отопление на уровне пола сезон за сезоном. Если вы оцениваете эту технологию для своего предприятия, следующим практическим шагом будет расчет теплопотерь, рассмотрение сертифицированных вариантов обогревателей и запрос предложения по компоновке у опытного производителя.
Лучистый трубчатый обогреватель — это газовая инфракрасная система отопления, которая производит тепло путем сжигания топлива внутри закрытой металлической трубы и излучает тепловую энергию непосредственно на объекты, людей и этажи под ней. В отличие от обогревателя с принудительной подачей воздуха, который нагревает весь объем воздуха в здании, излучающий трубчатый обогреватель излучает инфракрасные волны, которые распространяются по прямым линиям, пока не достигнут твердой поверхности. Пол, машины и находящиеся в помещении люди поглощают это излучение и отдают тепло обратно в окружающую среду. Для инженеров предприятий и руководителей объектов практическим результатом является более быстрое реагирование на комфорт, снижение расхода топлива и более стабильная температура на уровне пола в крупных промышленных зданиях.
Как излучающий трубчатый обогреватель преобразует топливо в тепло
Полную последовательность работы лучистого трубчатого обогревателя можно свести к четырем четко определенным этапам.
Горелка смешивает природный газ или пропан с контролируемым количеством воздуха для горения и воспламеняет смесь.
Пламя и горячие дымовые газы проходят через длинную трубку из стали или жаростойкого сплава, постепенно нагревая стенку трубки изнутри.
Внешняя поверхность трубки достигает температуры примерно от 800°Ф до 1000°Ф и начинает выделять инфракрасное излучение.
Инфракрасная энергия распространяется по воздуху, не нагревая его, попадает на пол и оборудование и непосредственно нагревает эти поверхности.
Этот заключительный этап является определяющей особенностью лучистого отопления. Конвекционный обогреватель зависит от того, как теплый воздух поднимается к крыше, расслаивается слоями и оставляет холодные зоны возле погрузочной платформы или рабочего места. Излучающие трубы решают эту проблему, доставляя энергию непосредственно в зону присутствия. Воздух нагревается только после того, как пол и оборудование отдают накопленное тепло. Это позволяет установить термостат на несколько градусов ниже для того же ощущения комфорта, поэтому многие установки сообщают об экономии топлива от 25 до 40 процентов по сравнению с системами принудительной подачи воздуха.
Показанная выше экономия представляет собой типичные диапазоны, заявленные для промышленных установок, а не гарантированные значения. Фактический результат зависит от высоты потолка, условий сквозняка, уровня изоляции и частоты открытия погрузочных дверей. Здания с высокими потолками и большими объемами воздуха лучше всего реагируют на лучистое отопление, поскольку нет необходимости нагревать воздух, который просто скапливается возле крыши. Помещения с частыми открываниями дверей также выигрывают, поскольку лучистая энергия быстро восстанавливает тепло на уровне пола после поступления холодного воздуха. Система принудительной вентиляции будет тратить гораздо больше времени на подогрев всего внутреннего объема воздуха после каждого цикла открытия двери. Эти эксплуатационные характеристики делают лучистый подход особенно привлекательным в логистике и производстве, где утечка воздуха и высота здания работают против обычного отопления. На предприятиях, которым также требуется технологическое тепло или компоненты печи, в соответствующем оборудовании используется та же технология жаростойких сплавов, что и в радиационных трубках, поэтому многие покупатели начинают с Подробное руководство по основам радиационной трубки прежде чем писать их спецификацию.
Типичная система лучистого трубчатого отопления состоит из небольшого количества надежных компонентов. Понимание каждого из них помогает выбрать правильный блок и позже диагностировать проблемы.

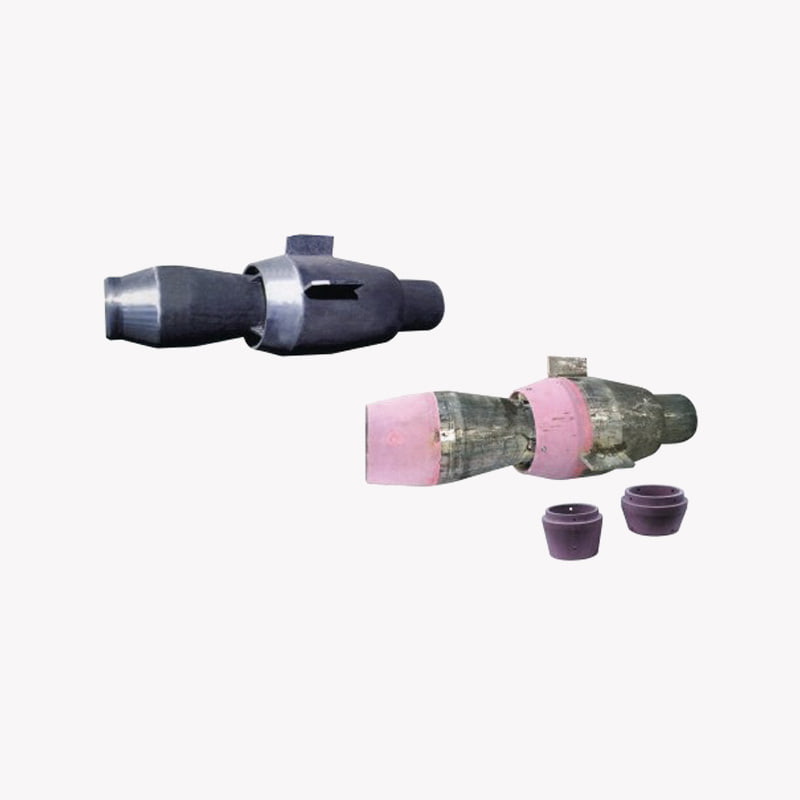

Горелка и система управления
Горелка – это сердце системы. Он всасывает первичный воздух, смешивает его с природным газом или пропаном в контролируемом соотношении и воспламеняет смесь внутри трубки горелки. Система управления включает в себя газовый клапан, модуль зажигания, датчик пламени и термостат или интерфейс управления зданием. Горелки могут работать в одноступенчатом, двухступенчатом или модулирующем режиме. Двухступенчатые и модулирующие горелки повышают эффективность за счет уменьшения расхода топлива, когда в помещении не требуется полная мощность.

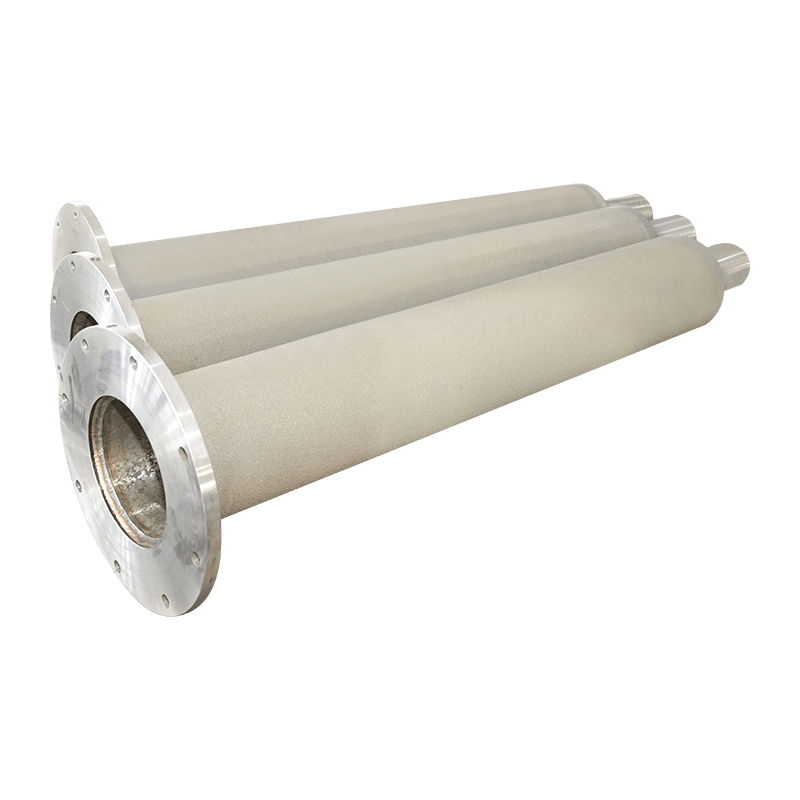

Излучающая трубка и отражатель
Сама излучающая труба изготовлена из жаропрочной стали или высоколегированной нержавеющей стали и имеет прямую, U-образную или W-образную геометрию. Газы сгорания проходят через трубку и повышают температуру ее поверхности до точки, где начинается инфракрасное излучение. Над трубой расположен полированный алюминиевый отражатель, который перенаправляет излучение вверх на нижний этаж, концентрируя тепло там, где фактически работают люди. Отражатель также защищает конструкцию крыши от чрезмерного воздействия лучистого тепла.
Выхлопная и вакуумная система
После того, как дымовые газы проходят через радиационную трубку, они все еще содержат полезное тепло, и их необходимо безопасно удалить. В конструкции с вакуумом или отрицательным давлением вытяжной вентилятор втягивает продукты сгорания через трубу и систему дымохода. В конструкции с положительным давлением давление горелки проталкивает газы через трубку. Протяжные системы более распространены, поскольку они исключают любую вероятность утечки дымовых газов в занимаемое пространство через поврежденное соединение.
Металлургия излучающей трубки является основным фактором срока службы системы. Трубы, работающие при температуре выше 900°Ф, испытывают постепенное окисление и термическую усталость, поэтому для более длительного срока службы предпочтительны литые жаропрочные сплавы и высоколегированные стали, полученные центробежным литьем. Излучающие трубы также используются в промышленных печах и линиях термической обработки, где они отделяют атмосферу сгорания от технологической атмосферы и обеспечивают равномерное распределение тепла. Производители оборудования для термообработки и компонентов печей применяют одни и те же знания о материалах при производстве радиационных трубок, и многие из них Варианты продукции с излучающими трубками доступны в соответствующих марках сплавов для непрерывной работы.
Конфигурации излучающих трубок и тепловая мощность
Форма излучающей трубы определяет, какая площадь тепловыделяющей поверхности умещается в данном потолочном пространстве. На рынке доминируют три стандартные конфигурации, каждая из которых имеет разный баланс стоимости, производительности и покрытия.

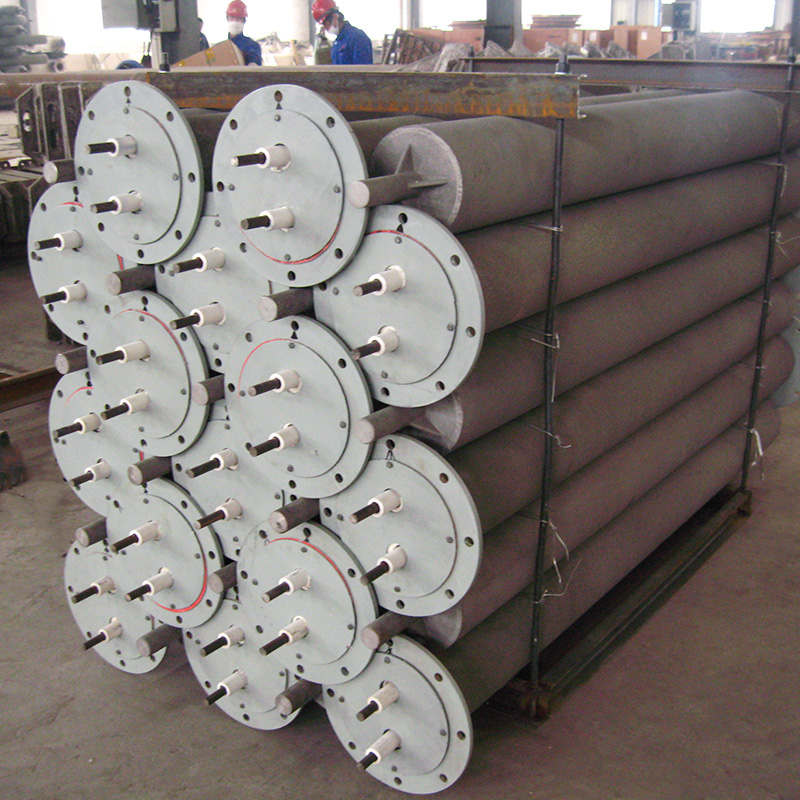

Ан I-образная радиационная трубка представляет собой простейшую компоновку, по сути представляет собой прямую трубу, установленную горизонтально под небольшим углом. Он подходит для небольших мастерских и узких пролетов, где достаточно компактной зоны нагрева. Прямая компоновка обеспечивает низкий перепад давления и короткую длину трубки, поэтому вентилятор горелки выполняет меньшую работу. Поскольку тепловая мощность ниже, I-образный агрегат также является наиболее экономичным вариантом для одной зоны обогрева.

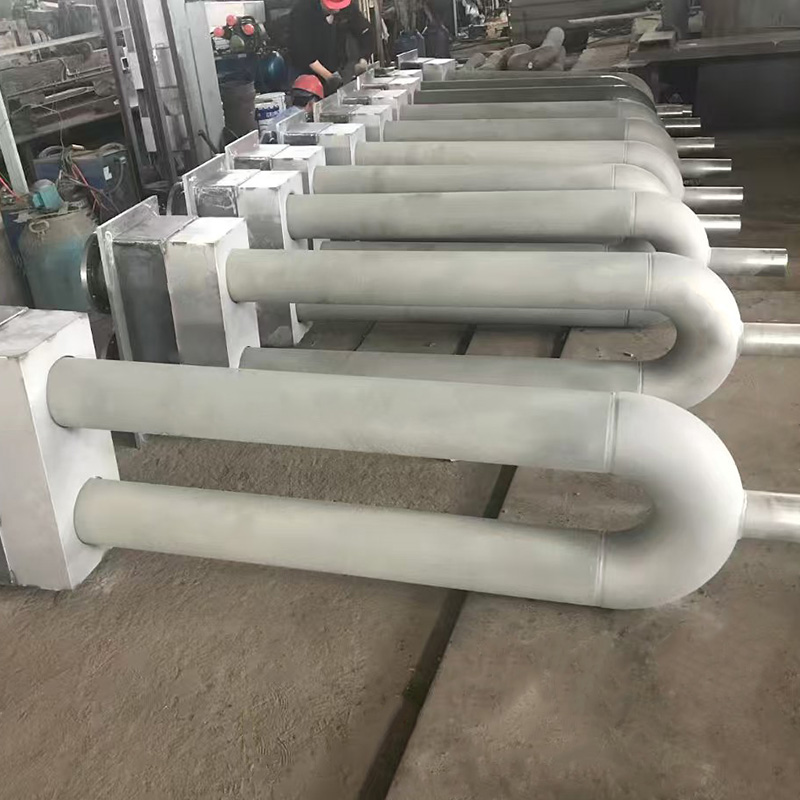

A U-образная радиационная трубка удваивает поверхность тепловыделения, занимая примерно ту же горизонтальную площадь. Обратный изгиб на одном конце направляет дымовые газы обратно через вторую ветвь, а это означает, что длина потолка, покрытая обогревателем, примерно равна его физической длине трубы. Данная конфигурация широко используется на складах средних размеров, в ремонтных мастерских и производственных цехах. Дополнительная площадь поверхности повышает как общую мощность, так и эффективность излучения по сравнению с прямой трубкой аналогичной общей длины.

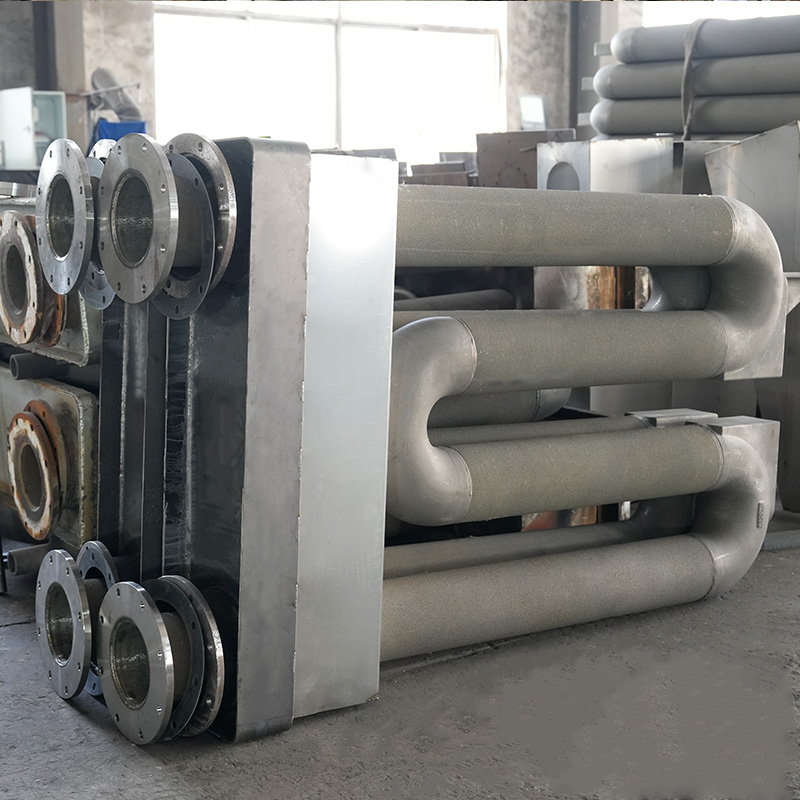

A W-образная радиационная трубка это самый высокий выходной вариант. Он обеспечивает четыре параллельных прохода поверхности трубы для горелки, расположенной на одном конце. Эта конструкция выбирается для больших открытых площадей, таких как авиационные ангары, распределительные центры и большие производственные цеха. Несмотря на то, что конфигурация W обеспечивает наибольшее количество тепла, ей также необходимы большие зазоры и более тщательное расстояние между опорами, чтобы справиться с тепловым расширением.
Сравнение стандартных конфигураций излучающих трубок, используемых в промышленном отоплении.
Конфигурация
Количество проходов
Типичная длина
Выходной диапазон
Идеальная площадь пола
I-образный
1
от 10 до 20 футов
От 60 000 до 120 000 БТЕ/час
от 4 000 до 10 000 кв. футов
U-образный
2
от 15 до 30 футов
От 100 000 до 180 000 БТЕ/час
от 8 000 до 20 000 кв. футов
W-образный
4
от 25 до 40 футов
от 150 000 до 250 000 БТЕ/час
от 15 000 до 40 000 кв. футов
Приведенные выше выходные значения являются ориентировочными для типичных газовых излучающих трубчатых обогревателей, а не абсолютными пределами. Фактические характеристики зависят от мощности горелки, диаметра трубки и толщины сплава стенки трубки. Более длинные трубы увеличивают общую площадь поверхности, но также увеличивают перепад давления дымовых газов, поэтому горелка должна соответствовать геометрии трубы. Выбор конфигурации, слишком большой для помещения, приводит к короткому циклу езды и снижению комфорта, в то время как агрегат меньшего размера будет работать непрерывно и потреблять больше топлива, чем необходимо. Правильно подобранная система обеспечивает стабильное излучение без сквозняков и шума, связанных с высокоскоростным нагревом воздуха.
Распределение лучистого тепла и профиль комфорта
То, как тепло распределяется по плоскости пола, является одним из веских аргументов в пользу лучистых трубчатых обогревателей. Поскольку инфракрасная энергия распространяется до тех пор, пока не коснется поверхности, пол сам по себе становится низкотемпературным излучателем, который отдает тепло обратно вверх. Это создает температурный профиль, сильно отличающийся от профиля системы теплого воздуха.
Температура поверхности вдоль излучающей трубки неоднородна. Около конца горелки металл быстро нагревается до максимальной температуры, поскольку в этой точке пламя и дымовые газы наиболее горячие. Двигаясь к выходному концу, газы отдают тепло стенке трубы, поэтому температура поверхности постепенно снижается. Хорошо спроектированная труба поддерживает разницу температур между концом горелки и концом дымохода не более 20–25 процентов. Тем не менее, средняя температура по всей трубе определяет, сколько инфракрасной энергии доставляется в пространство.
Плавный подъем и спад температурной кривой важен как для комфорта, так и для срока службы оборудования. Если трубка поднимается слишком резко, а затем быстро падает, пол непосредственно под концом горелки получает гораздо больше радиации, чем остальная часть отсека, создавая горячие точки и холодные зоны. Более ровный профиль означает, что отражатель может более равномерно распределять излучение по занимаемой площади пола. Выбор материала также влияет на кривую, поскольку трубы из высоколегированных сплавов с хорошей теплопроводностью распределяют тепло по длине более равномерно, чем трубы из низкосортной стали. Это одна из причин, почему промышленные покупатели выбирают сертифицированные трубы из жаропрочных сплавов, обеспечивающие длительный срок службы и стабильную производительность.
Излучающий трубчатый обогреватель по сравнению с обогревателем в больших помещениях
Менеджеры предприятий часто сравнивают излучающие трубчатые обогреватели с обычными тепловентиляторами при планировании модернизации системы отопления. Обе системы имеют обоснованное применение, но физика передачи тепла делает их пригодными для самых разных условий. Самый быстрый способ принять решение — посмотреть на распределение температуры, которое создает каждая система в высотном здании.
Приведенное выше сравнение радаров оценивает оба подхода к отоплению по пяти практическим критериям. Лучистые трубчатые обогреватели имеют более высокие показатели эффективности и комфорта, поскольку они доставляют тепло прямо на уровень пола, а не направляют его к крыше. Равномерность температуры также лучше, поскольку пол действует как вторичный радиатор, распределяющий тепло по пространству. Тепловентиляторы немного опережают только по бесшумности и небольшому пространству доступа для обслуживания, поскольку канальные или пропеллерные вентиляторные агрегаты имеют меньше долгосрочных проблем, связанных с усталостью материала труб.
Реальная проблема с тепловентилятором в высотном здании — это расслоение. Теплый воздух поднимается вверх и собирается в зоне фермы, где не имеет полезной ценности, а пол остается холодным и сквозняком. Вот почему практический разрыв в производительности увеличивается с увеличением высоты потолка. Системе излучающих трубок не нужно нагнетать теплый воздух вниз; он просто излучает радиацию, которая попадает на пол и находящихся в нем людей. Для зданий с потолками выше 15 футов, включая большинство складов и промышленных предприятий, потери энергии на расслоение в системе тепловентилятора могут быть значительными.
Вопросы выбора, установки и обслуживания
Выбор подходящего лучистого трубчатого обогревателя начинается с расчета тепловой нагрузки, а не с эмпирического правила. В расчете необходимо учитывать ограждающую конструкцию здания, изоляцию, воздухообмен, частоту открытия дверей и внутренние источники тепла от машин или технологического оборудования. Результат определяет необходимую производительность БТЕ/ч и количество зон нагрева. Высота потолка и монтажный зазор определяют конфигурацию трубки, поскольку отражатель и поверхность трубки должны находиться на безопасном расстоянии от горючих материалов.
Качество установки напрямую влияет на эффективность излучения. Трубка должна слегка наклоняться вверх к выпускному концу, чтобы конденсат и дымовые газы текли в правильном направлении. Опорные подвески должны позволять трубке расширяться и сжиматься при нагревании и охлаждении. Отражатель следует поддерживать под правильным углом и содержать в чистоте, чтобы излучение направлялось к целевой зоне, а не рассеивалось. Плохо выровненный отражатель может заметно уменьшить тепло, достигающее пола.
Техническое обслуживание простое, но необходимое. Горелку следует проверять каждый отопительный сезон на предмет накопления углерода и правильных характеристик пламени. Поверхность трубки следует проверить на предмет деформации, локального изменения цвета или трещин, особенно вблизи конца горелки, где термическое напряжение является самым высоким. Вытяжной вентилятор и сливной уловитель также требуют внимания, поскольку засоренная линия конденсата может вывести из строя весь обогреватель. Большинство производителей публикуют четкий график технического обслуживания, следование которому защищает гарантию и продлевает срок службы трубки из жаростойкого сплава.
Если проект предполагает замену существующей системы отопления или расширение нового здания, стоит привлечь поставщика оборудования на ранней стадии проектирования. Поставщик, который также производит радиационные трубы, может предоставить практические рекомендации по маркам материалов, толщине стенок труб и подбору горелок. Чтобы обсудить конкретный профиль здания с инженерами-металлургами, свяжитесь с нашей командой инженеров с планировкой помещения и условиями эксплуатации.
Итог по эффективности излучающего трубчатого обогревателя
Лучистые трубчатые обогреватели работают путем сжигания газа внутри герметичной металлической трубки, нагревания этой трубки до точки инфракрасного излучения и направления излучения непосредственно на пол, оборудование и людей. Принцип прост, но инженерные решения, касающиеся конфигурации трубок, марки сплава и управления горелкой, определяют, насколько эффективно энергия используется на практике.
Для больших помещений с высокими потолками лучистые трубчатые обогреватели обеспечивают ощутимые преимущества в плане комфорта и экономии топлива. Сама конструкция здания становится частью системы отопления, поглощая излучение и медленно выделяя его, вместо того, чтобы терять теплый воздух в пространство под крышей. Подбор конфигурации трубок в соответствии с тепловой нагрузкой, правильная установка системы и поддержание поверхности горелки и трубок обеспечат эффективную работу системы в течение многих отопительных сезонов.
Если вы управляете большим складом, авиационным ангаром или оживленным заводским цехом, вы, вероятно, проходили под потолочными системами отопления и замечали, что в некоторых помещениях сразу становится тепло, в то время как в других все еще сохраняется холод на высоте головы еще долгое время после того, как термостат регистрирует целевую температуру. Эта разница часто сводится к тому, как передается тепло. А лучистый трубчатый обогреватель не работает при обдуве горячим воздухом. Вместо этого он направляет энергию вниз, подобно солнечному свету, нагревая в первую очередь пол, оборудование и людей. В этой статье шаг за шагом объясняется, как работает лучистый трубчатый нагреватель, почему это важно для энергоэффективности и где тот же физический принцип проявляется в сложных условиях промышленных печей.
Как работает излучающий трубчатый обогреватель: основной принцип работы
Ключевые компоненты, обеспечивающие его функционирование
Прежде чем перейти к последовательности операций, полезно знать физические части типичной газовой системы. Стандартный излучающий трубчатый обогреватель, используемый для отопления здания, включает в себя коробку горелки, в которой топливо и воздух смешиваются и воспламеняются, термостойкую металлическую радиационную трубу, по которой переносится горячий дымовой газ, высокоотражающий экран над трубой для перенаправления восходящего излучения обратно на пол, вентилятор или блок воздуходувки на одном конце для перемещения выхлопных газов через систему, а также средства управления безопасностью, такие как термостат, газовый клапан, электрод зажигания и переключатель давления. Вся сборка проходит горизонтально на несколько футов ниже потолка, часто подвешивается на цепях или кронштейнах, слегка наклоненных к одному концу, чтобы дать возможность стечь конденсату.
Пошаговый процесс: от сгорания к комфортному теплу
Настоящий ответ на вопрос «как работает лучистый трубчатый обогреватель» разворачивается в предсказуемой цепочке событий, происходящих в течение нескольких секунд после срабатывания термостата:
Розжиг внутри корпуса горелки. Природный газ или пропан смешивается с воздухом для горения в контролируемом соотношении. Электрод розжига срабатывает, и внутри горелочного конца трубки устанавливается устойчивое пламя. Температура выхлопных газов в установках отопления зданий обычно колеблется от 400°C до 900°C, в зависимости от мощности горения и длины труб.
Стенка металлической трубки нагревается. Горячий газ сгорания проходит по всей длине трубы, передавая энергию внутренней стенке посредством конвекции и прямого контакта с пламенем. Материал трубки — часто алюминизированная или жаропрочная легированная сталь — поглощает эту энергию и излучает ее наружу.
Инфракрасное излучение покидает поверхность. Поверхность горячей трубки излучает электромагнитную энергию в инфракрасном спектре. Это излучение распространяется по воздуху по прямым линиям, почти не теряя энергии самому воздуху. Он не ждет, пока вентилятор распространит тепло по комнате.
Предметы и полы поглощают энергию. Когда инфракрасные лучи падают на бетонный пол, поверхности машин, стеллажи для хранения и людей, энергия на этих поверхностях преобразуется в тепло. Температура пола повышается, превращая плиту в гигантский низкотемпературный радиатор.
Вторичное повторное излучение нагревает оккупированную зону. Нагретые поверхности медленно отдают тепло обратно в окружающий воздух посредством конвекции и низкотемпературного излучения. В результате получается резервуар тепла, сконцентрированный у пола, где фактически работают люди, а не толстый слой горячего воздуха, запертый под крышей.
Одним из важных физических понятий здесь является термическая стратификация. При принудительном воздушном отоплении горячий воздух поднимается и скапливается у потолка, в результате чего разница температур между крышей и полом легко составляет от 10°C до 15°C в высотных зданиях. Лучистые трубчатые обогреватели обходят эту проблему, поскольку они не используют воздух в качестве основного теплоносителя. В отраслевых отчетах обычно указывается экономия эксплуатационных расходов от 30% до 50% по сравнению с системами теплого воздуха в помещениях с высотой потолков более 6 метров, в основном за счет снижения потерь на расслоение. Вторая физическая концепция, которую стоит отметить, — это соотношение Стефана-Больцмана: излучаемая мощность растет пропорционально четвертой степени абсолютной температуры поверхности. Когда трубка нагревается, мощность излучения резко увеличивается, поэтому выбор материала и толщина трубки так важны для стабильной работы.
Протяжное и сквозное: направление воздушного потока и форма пламени
При указании системы вы встретите две конфигурации горелок. В вытяжной конструкции вытяжной вентилятор расположен на противоположном от горелки конце трубы, протягивая дымовые газы по всей длине. Это расширяет пламя дальше по трубке, создавая более равномерный профиль температуры по всей излучающей поверхности. В проходной конструкции воздуходувка расположена на конце горелки и нагнетает топливовоздушную смесь в трубку. Обычно это создает более горячую зону возле горелки и более холодную зону ближе к выпускному концу. Хотя оба подхода работают, сквозные системы, как правило, подходят для более длинных труб и для применений, где важно равномерное покрытие пола, в то время как сквозные системы проще вентилировать в определенных планировках зданий. Понимание этого различия помогает при оценке того, что означает принцип работы лучистого трубчатого обогревателя для вашего конкретного плана этажа и требований к распределению тепла.
Почему лучистые трубчатые обогреватели превосходны в высоких и высоких помещениях
Преимущество в эффективности становится очевидным, если вы сравните то, что нагревается. Тепловентилятор или вентилятор теплого воздуха нагревает весь объем воздуха от пола до потолка, теряя значительную часть энергии в неиспользуемое верхнее пространство. Лучистый трубчатый обогреватель воздействует непосредственно на зону присутствия. Полы, машины и верстаки поглощают инфракрасное излучение и становятся аккумулирующим тепло, а сам воздух на уровне дыхания остается прохладнее. Поскольку теплый воздух не поднимается вверх, градиент температуры от пола до потолка остается гораздо более равномерным — часто разница составляет всего от 1 до 3 °C. Это приводит к снижению расхода топлива, сокращению времени восстановления после открытия дверей отсека и более стабильному комфорту на больших открытых площадках. Тот же принцип поддерживает зональное управление: вы можете зажигать только трубы над занятыми рабочими местами, оставляя неиспользуемые проходы или секции хранения с более низкой фоновой температурой.
Выбор материала: почему жаропрочные сплавы важны для радиационных трубок
Не все металлические трубы одинаково выдерживают непрерывную циклическую работу при высоких температурах. В системах отопления зданий рабочая температура труб обычно достигает 400–600 °C, а в промышленных печах эта цифра может превышать 900 °C. При таких температурах обычная углеродистая сталь быстро окисляется, теряет структурную прочность и может выйти из строя из-за деформации ползучести — медленного растяжения и утончения, которое ускоряется при термическом напряжении. U-образные радиационные трубы для печных систем зависят от жаростойких сплавов, содержащих хром, никель и кремний, которые образуют плотный, прочный оксидный слой на поверхности трубки. Эта защитная накипь противостоит дальнейшему окислению и науглероживанию, что напрямую продлевает срок службы.
Способ изготовления также имеет значение. Центробежное литье создает мелкую, направленно затвердевшую зеренную структуру с меньшим количеством внутренних пустот, чем статическое литье, что обеспечивает трубке лучшую стойкость к термической усталости при повторяющихся циклах нагрева и охлаждения. Излучательная способность поверхности трубки — ее способность эффективно излучать энергию — меняется со временем по мере развития оксидного слоя, а состав сплава влияет на то, насколько стабильной остается эта излучательная способность в течение тысяч часов работы. В агрессивной атмосфере, содержащей серосодержащие газы, или в печах с высоким содержанием углерода выбор материала становится еще более важным. Выбор правильной марки жаростойкого сплава обеспечивает стабильную работу системы лучистого трубчатого отопления, избегая при этом незапланированных остановов. Операторы промышленных печей, которым необходимы более длительные интервалы замены, часто внимательно изучают отливки из жаропрочных сплавов чтобы согласовать химический состав трубок с конкретной технологической атмосферой и температурным профилем.
От отопления зданий до промышленных печей: два разных мира для излучающих трубок

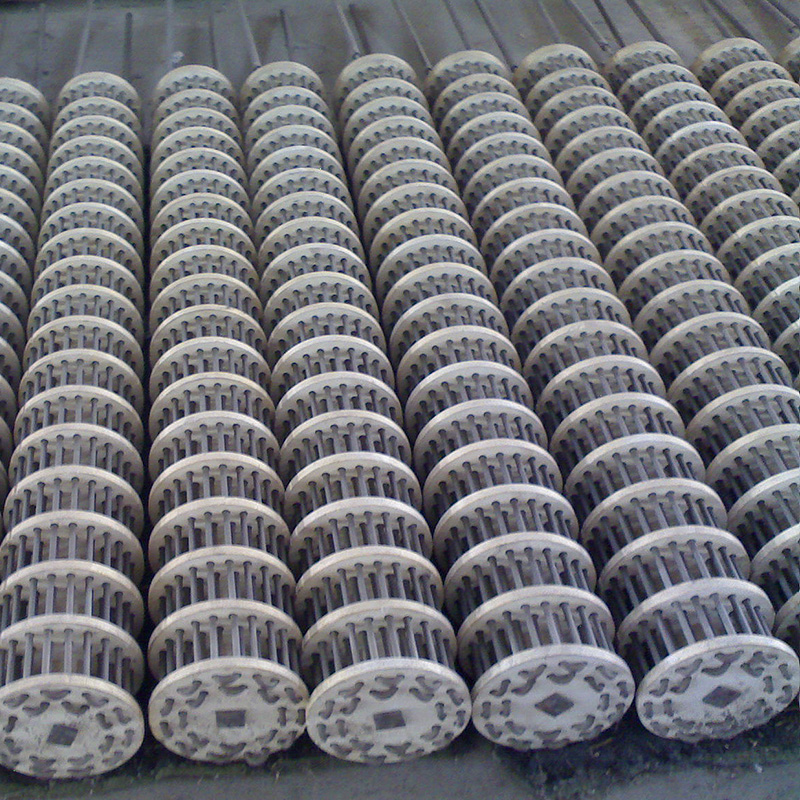

Тот же физический принцип работы — сжигать топливо внутри герметичной металлической трубки и позволять горячей поверхности излучать энергию — приводит в действие оборудование, которое выглядит совершенно иначе, чем складской обогреватель. На линиях непрерывного отжига полосы, печах цинкования и операциях термообработки радиационные трубы обеспечивают точно контролируемый, локализованный нагрев, не подвергая стальную полосу или заготовки воздействию побочных продуктов сгорания. Варианты радиационной трубы W-образной формы а конфигурации с несколькими ветвями увеличивают длину пути излучения внутри компактной оболочки печи, улучшая однородность температуры по ширине полосы. Эти излучающие трубы печей обычно работают при температуре от 800°C до 1200°C, что намного превышает типичные температуры отопления зданий, и они должны противостоять науглероживающей или окислительной атмосфере, которая разрушает металлы более низкого качества за несколько недель.
Эти два семейства приложений разделены несколькими различиями. Трубы промышленных печей требуют гораздо более строгого контроля за распределением температуры стенок — горячие точки могут повредить изделие или сократить срок службы труб. Материалы должны выдерживать быстрые температурные переходы во время запуска и охлаждения печи, а система поддержки труб должна учитывать тепловое расширение, не создавая концентрации механических напряжений. Системы отопления зданий, напротив, отдают приоритет топливной экономичности, низкой стоимости установки и постоянному комфорту на уровне пола в больших открытых пролетах. Оба приложения основаны на одной и той же физике инфракрасного излучения, но инженерные решения относительно материалов, формы и стратегии управления резко расходятся по мере роста требований к температуре и процессам.
Распространенные проблемы с излучающими трубчатыми обогревателями и проверки технического обслуживания
Даже хорошо спроектированная система требует регулярного внимания. Вот несколько частых проблем, с которыми сталкиваются команды технического обслуживания:
Блокировка зажигания. Система пытается зажечь свет, но срабатывает. Обычными виновниками являются загрязненный или треснутый электрод зажигания, недостаточное давление подачи газа или неисправный переключатель проверки воздуха, который не обнаруживает работу вентилятора. Простой визуальный осмотр межэлектродного зазора и керамического изолятора часто решает проблему.
Неполное сгорание. Отложения сажи на внешней стороне трубки или стойкий запах топлива указывают на проблему с соотношением воздух-газ. Богатые смеси приводят к перерасходу топлива и могут откладывать углерод внутри трубки, уменьшая теплопередачу и ускоряя коррозию.
Деградация поверхности трубки. Вздутие, растрескивание или сильная окалина на корпусе трубки сигнализируют о перегреве или несовместимости материала с рабочей средой. Регулярные визуальные проверки — особенно вблизи самой горячей зоны конца горелки — позволяют выявить первые признаки до того, как произойдет разрыв трубки.
Загрязнение отражателя. Пыль, масляный туман или технологический мусор на полированной поверхности отражателя ослабляют поток излучения вниз. Очистка отражателей во время плановых остановов восстанавливает эффективность без замены оборудования.
Ведение журнала появления пламени, состояния поверхности трубок и показаний анализа сгорания помогает прогнозировать циклы замены трубок, а не реагировать на неожиданный отказ в пиковый отопительный сезон.
Что следует помнить о работе и выборе лучистого трубчатого обогревателя
Понимание того, как работает лучистый трубчатый обогреватель, проясняет, почему эта технология так сильно отличается от обычных систем с теплым воздухом. Горение нагревает стенку трубы. Горячая поверхность излучает инфракрасную энергию непосредственно на полы, оборудование и находящихся в помещении людей. Эти поверхности поглощают, сохраняют и мягко излучают тепло в зону пребывания, сокращая температурное расслоение и потери энергии. В высотных зданиях преимущество в эффективности измеримо и хорошо документировано. В промышленных печах тот же принцип — использование жаропрочных сплавов, точное литье и контролируемая устойчивость атмосферы — позволяет осуществлять непрерывную обработку полосы и термообработку при экстремальных температурах. Независимо от того, оцениваете ли вы решение для отопления здания или выбираете трубы для печи линии цинкования, выбор материала, формы труб и конфигурации воздушного потока напрямую влияет на производительность и долговечность. Для более подробного ознакомления с типами трубок и вариантами материалов, которые соединяют эти два мира применения, прочитайте нашу подробное руководство по излучающим трубкам .

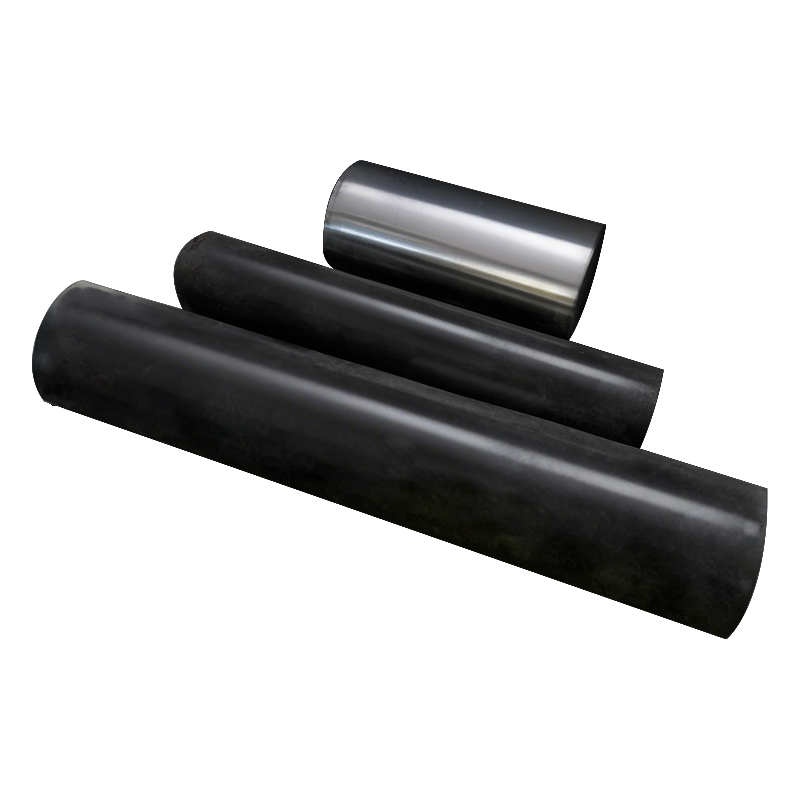

Трубы из жаропрочных сплавов представляют собой металлические трубы, изготовленные из специально разработанных сплавов, обычно композиций на основе никеля, хрома или кобальта, разработанные для сохранения структурной прочности, устойчивости к окислению и выдерживания деформации ползучести при длительном воздействии экстремальных температур, которые могут привести к выходу из строя стандартных труб из углеродистой или нержавеющей стали. Эти трубы специально разработаны для сред, где рабочая температура регулярно превышает 600 градусов по Цельсию, условий, типичных для электроэнергетики, нефтехимической переработки и аэрокосмической промышленности, где стандартные материалы трубопроводов быстро разрушаются или теряют механическую целостность. Данные о характеристиках материалов, на которые обычно ссылаются в высокотемпературной металлургии, показывают, что правильно составленные сплавы на основе никеля могут сохранять значительная прочность на разрыв при температурах, превышающих 1000 градусов Цельсия , стандартные трубы из нержавеющей стали просто не могут достичь порога производительности без быстрой деградации.
Составы основных сплавов, используемые в высокотемпературных трубах
Конкретный состав сплава, используемый в производстве, напрямую определяет, насколько хорошо труба работает при экстремальных температурах, что делает выбор материала одним из наиболее важных решений при проектировании высокотемпературных трубопроводных систем.
Распространенные категории сплавов
Суперсплавы на основе никеля, обеспечивающие превосходное сохранение прочности и стойкость к окислению при экстремальных температурах.
Нержавеющие сплавы с высоким содержанием хрома, обеспечивающие хорошую коррозионную стойкость при умеренно высоких температурах.
Сплавы на основе кобальта ценятся за исключительную износостойкость в условиях высоких температур и механических напряжений.
Производители, производящие Трубы из жаропрочных сплавов выбирать конкретные рецептуры сплавов на основе целевого диапазона рабочих температур, гарантируя, что готовая труба сохранит адекватные механические свойства во всех предполагаемых условиях эксплуатации, а не полагаться на один универсальный сплав для всех применений.
Понимание сопротивления ползучести и почему это важно
Ползучесть, постепенная, необратимая деформация материала под постоянным напряжением и повышенной температурой, является одним из основных механизмов разрушения, которому специально разработаны трубы из жаропрочных сплавов.
Как ползучесть влияет на стандартные материалы трубопроводов
Тип материала
Сопротивление ползучести при высокой температуре
Стандартная углеродистая сталь
Низкий, значительный риск деформации при температуре выше 400C.
Жаропрочный сплав
Высокая, сохраняет стабильность размеров значительно выше 600C.
Без адекватного сопротивления ползучести трубы, работающие под постоянным давлением и теплом, будут постепенно деформироваться, что потенциально приведет к утончению стенок, утечкам или катастрофическому разрушению конструкции в течение длительных периодов эксплуатации, что делает это свойство важным для долгосрочной надежности системы.
Устойчивость к окислению и коррозии при повышенных температурах
Помимо механической прочности, трубы из жаропрочных сплавов также должны противостоять ускоренному окислению и коррозии, которые возникают, когда металлические поверхности подвергаются длительному нагреву, часто в сочетании с агрессивными технологическими газами или химическими веществами.
Как состав сплава обеспечивает защиту
Содержание хрома в этих сплавах образует стабильный защитный оксидный слой на поверхности трубы, по принципу похожий на стандартную нержавеющую сталь, но спроектированный так, чтобы оставаться стабильным и защитным даже при значительно более высоких температурах, когда оксидный слой стандартной нержавеющей стали начинает разрушаться.
Производительность в агрессивных химических средах
В нефтехимических и промышленных процессах, связанных как с высокими температурами, так и с агрессивными химическими веществами, составы сплавов часто включают дополнительные элементы, специально выбранные для устойчивости к конкретным условиям химического воздействия, присутствующим в этой технологической среде.
Общие применения, требующие труб из жаропрочных сплавов
Эти специализированные трубы используются в отраслях, где стандартные материалы трубопроводов не могут надежно выдерживать условия эксплуатации, поэтому выбор сплава является критически важным инженерным решением для безопасности и долговечности системы.
Первичные отраслевые приложения
Объекты электроэнергетики, особенно паровые котлы и трубопроводные системы турбин, работающие при экстремальных температурах.

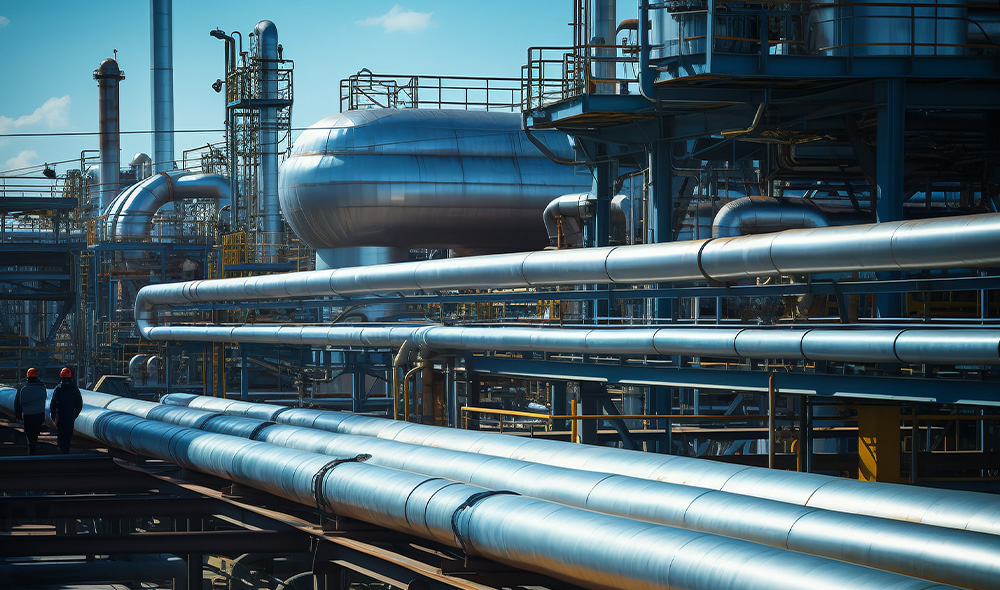

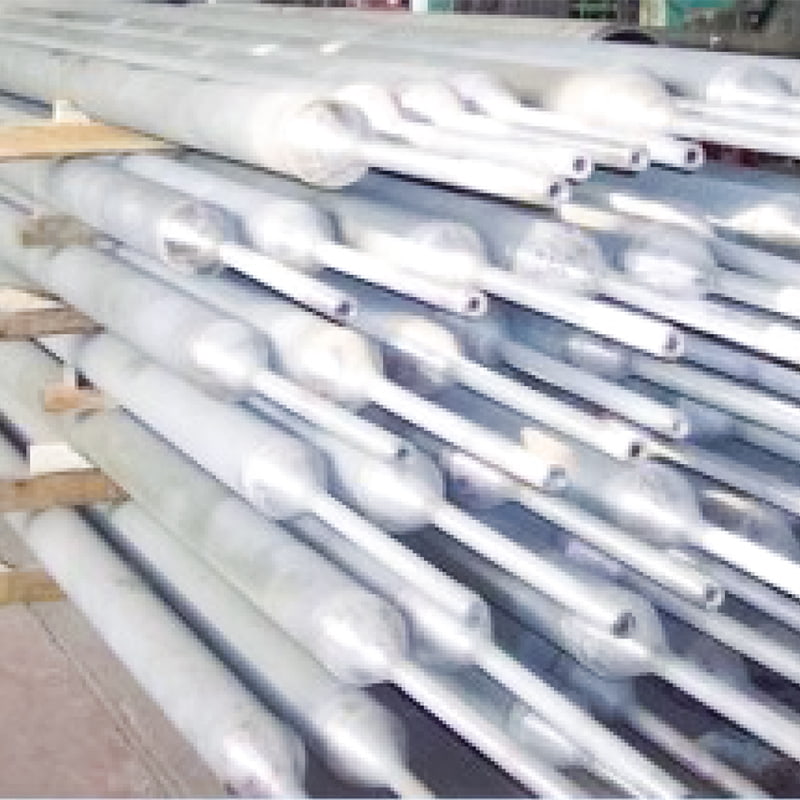

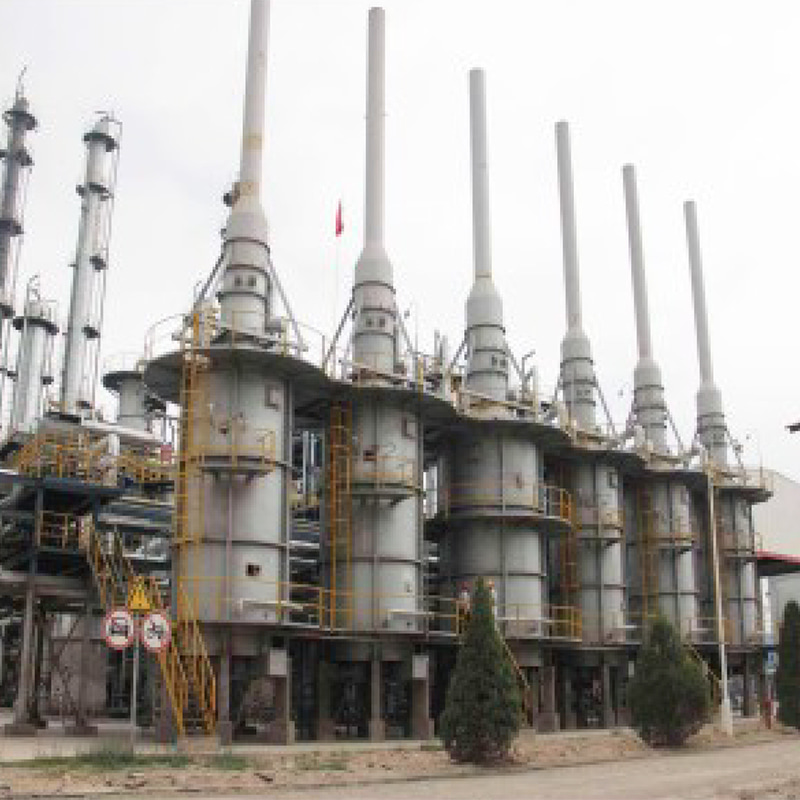

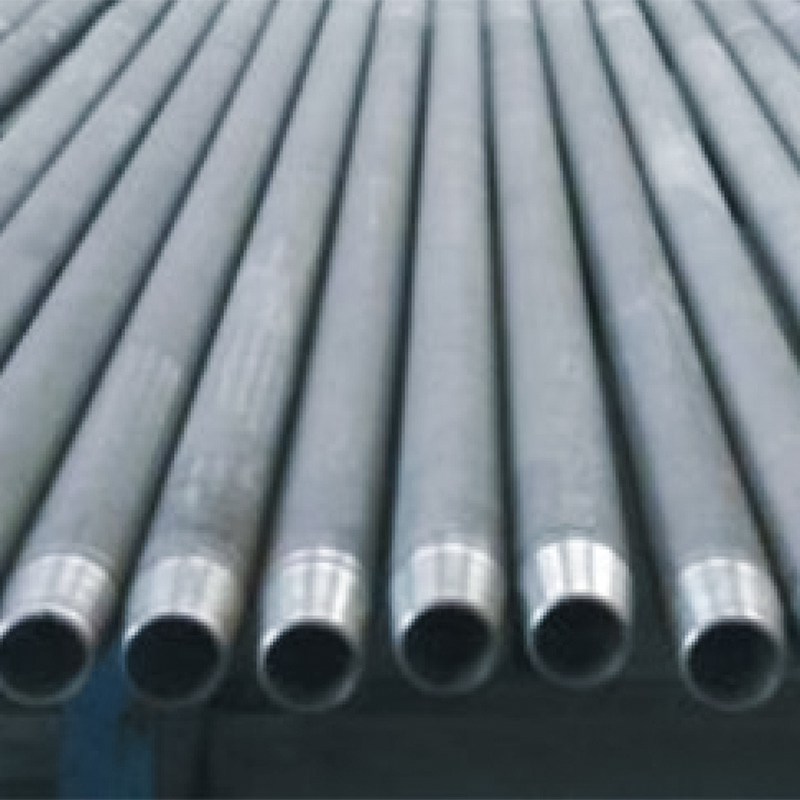

Нефтехимические заводы, перерабатывающие сырую нефть и химикаты при повышенных температурах и давлениях.

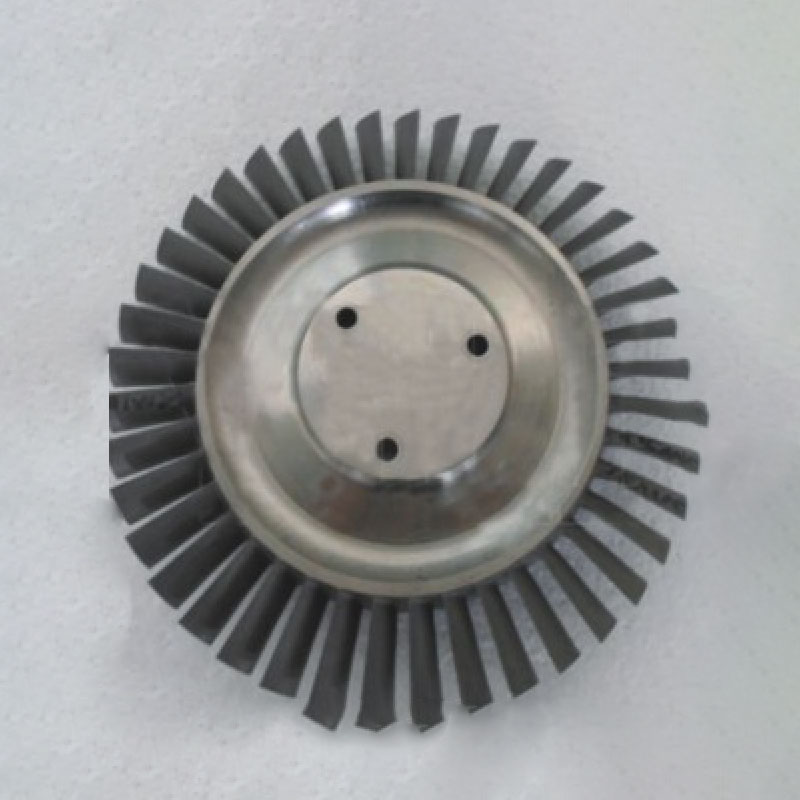

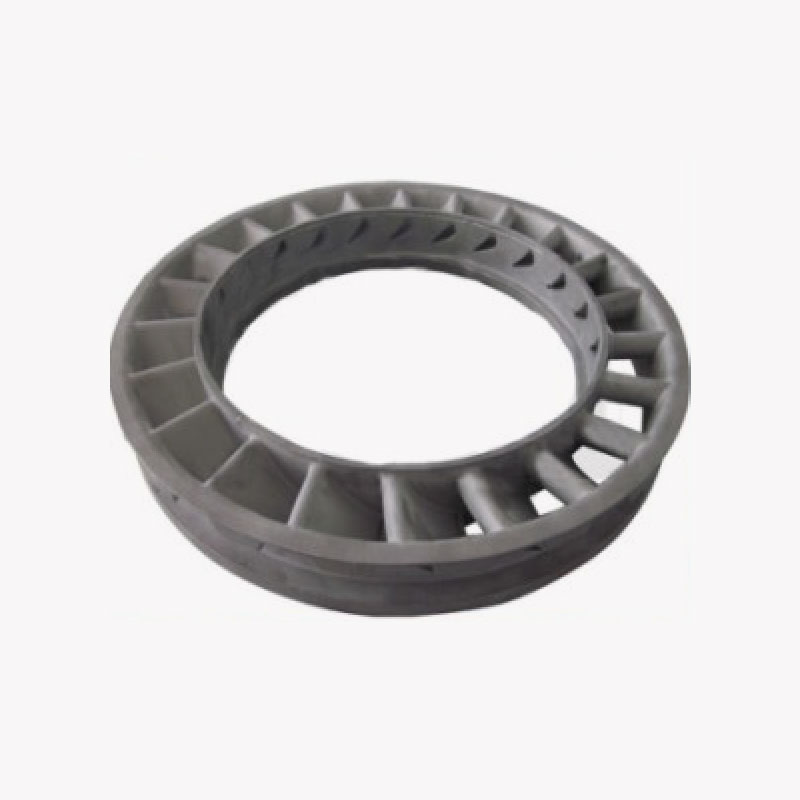

Детали аэрокосмических и газотурбинных двигателей, требующие исключительной термостойкости при механических нагрузках.
В каждом из этих случаев выход из строя труб из-за недостаточной термостойкости может привести к серьезной угрозе безопасности или дорогостоящим незапланированным простоям, в результате чего выбор труб из жаропрочных сплавов с надлежащими характеристиками становится критическим инженерным решением, а не простым вопросом затрат.

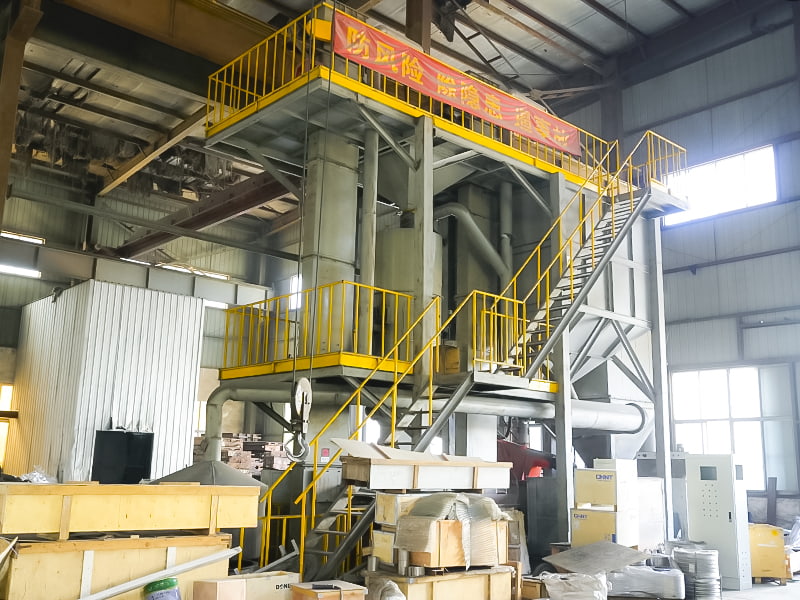

Процессы производства труб из жаропрочных сплавов
Производство труб, способных надежно работать в экстремальных условиях, требует специализированных производственных процессов, которые существенно отличаются от стандартных методов производства стальных труб.
Общие методы производства
Центробежное литье, позволяющее производить бесшовные секции труб с одинаковой толщиной стенок и плотностью материала.
Горячая экструзия, формирование бесшовных трубок из сплава посредством контролируемого нагрева и давления.

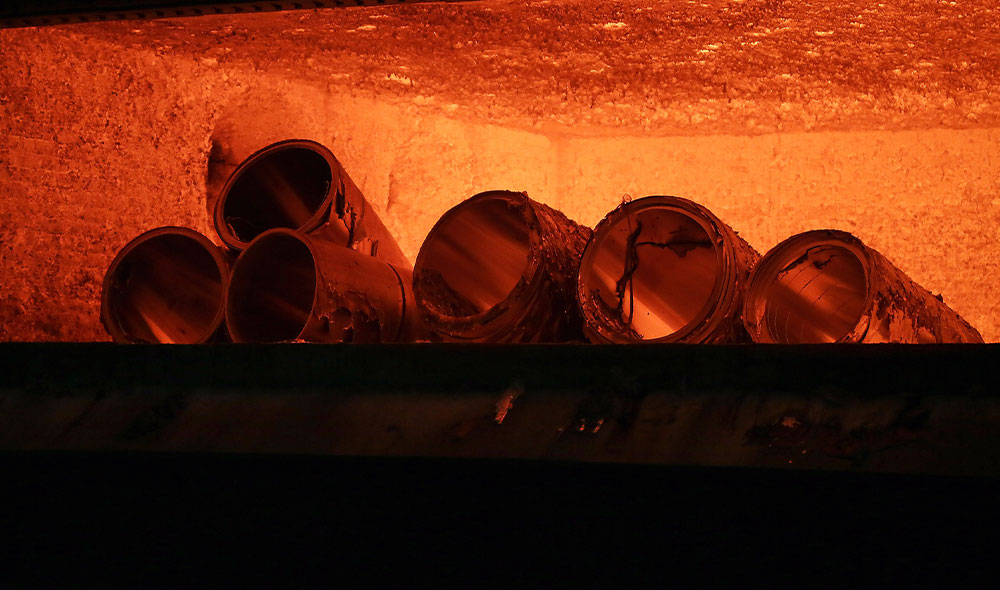

Прецизионная механическая и термическая обработка, повышение точности размеров и оптимизация конечных механических свойств.
Качественные производители, выпускающие Трубы из жаропрочных сплавов обычно соблюдают строгий контроль процесса на каждом этапе производства, поскольку даже небольшие несоответствия в составе сплава или термической обработке могут существенно повлиять на характеристики трубы в экстремальных условиях эксплуатации.
Требования к тестированию и сертификации качества
Учитывая критические последствия для безопасности, связанные с выходом из строя трубопроводов при высоких температурах, обычно требуются строгие процессы тестирования и сертификации, прежде чем эти трубы будут одобрены для использования в сложных промышленных условиях.
Общие методы тестирования
Методы неразрушающего контроля, такие как ультразвуковой контроль, помогают выявить внутренние дефекты, которые могут поставить под угрозу структурную целостность, а испытания механических свойств подтверждают, что прочность на разрыв и сопротивление ползучести соответствуют требуемым характеристикам для предполагаемого диапазона рабочих температур.
Документация и отслеживаемость
Многие промышленные проекты требуют полной документации по отслеживанию материалов, что позволяет операторам предприятий проверять состав сплавов и результаты испытаний для каждой секции трубы, используемой в критической высокотемпературной трубопроводной системе.
Выбор подходящей марки сплава для конкретных условий эксплуатации
Выбор подходящей марки сплава требует тщательного соответствия свойств материала конкретному диапазону температур, условиям давления и химическому воздействию, которому труба подвергается во время фактической эксплуатации.
Ключевые факторы выбора
Инженеры обычно оценивают максимальную рабочую температуру, требования к устойчивому давлению и наличие любых агрессивных технологических сред при выборе между различными составами жаропрочных сплавов, поскольку завышение спецификаций может привести к ненужным затратам, а занижение требований может привести к преждевременному выходу трубы из строя.
Кому следует отдать приоритет трубам из жаропрочных сплавов?
Инженеры и группы по закупкам, работающие над энергетическими, нефтехимическими и аэрокосмическими проектами, включающими устойчивые высокотемпературные условия эксплуатации, должны отдавать предпочтение правильно подобранным трубам из жаропрочных сплавов по сравнению со стандартными стальными альтернативами. Операторы объектов, управляющие существующими высокотемпературными системами, также должны периодически проверять состояние трубопроводов и сертификационную документацию по материалам, гарантируя, что установленные компоненты продолжают соответствовать стандартам производительности, необходимым для безопасной и долгосрочной эксплуатации в сложных температурных условиях.
Излучающие трубы требуют специальной вытяжной системы для безопасного удаления побочных продуктов сгорания, включая угарный газ и другие дымовые газы, из герметичной трубы и вывода их за пределы здания через дымоход или соединение дымохода соответствующего размера. Поскольку сгорание происходит полностью внутри закрытой трубы, а не на открытом воздухе отапливаемого помещения, функционирующий выхлопной канал позволяет использовать такие системы, как Радиационная трубка оборудование для сохранения преимущества безопасности герметичного сгорания, поскольку без надлежащей вентиляции газам сгорания некуда будет выходить, и внутри системы может возникнуть давление.
В разделах ниже объясняется, как функционируют вытяжные системы при лучистом трубчатом отоплении, какие факторы размера и установки имеют значение, а также требования норм, которые обычно регулируют проектирование вентиляции для этих систем.
Почему вытяжная вентиляция имеет основополагающее значение для работы лучистой трубы
Понимание требований к выхлопу начинается с того, как в первую очередь происходит горение внутри системы радиационных труб.
Побочные продукты сгорания должны куда-то деваться
Когда топливо сгорает внутри радиационной трубы, образуются побочные продукты сгорания, включая углекислый газ, водяной пар и небольшое количество угарного газа, которые необходимо удалить из системы для обеспечения безопасной и эффективной работы. Без выхлопного тракта эти газы будут накапливаться внутри трубы, нарушая эффективность сгорания и создавая небезопасные условия противодавления.
Поддержание отрицательной тяги для правильного сгорания
Правильно спроектированная выхлопная система поддерживает небольшое отрицательное давление или тягу, которая постоянно вытягивает продукты сгорания из трубы и через дымоход во время работы. Эта тяга важна не только для удаления газов, но и для обеспечения достаточного воздухообмена в самом процессе сгорания для полного и эффективного сжигания топлива.
Типы конфигураций выхлопных газов, используемых с радиационными трубами
В зависимости от конкретной конструкции системы и планировки здания вытяжная система излучающей трубы может быть сконфигурирована несколькими различными способами.
Конфигурация выхлопа
Как это работает
Естественная тяга вентиляции
Полагается на плавучесть горячих выхлопных газов, поднимающихся через вертикальный дымоход.
Вентилируемые системы с электроприводом
Использует вытяжной вентилятор для активного вытягивания выхлопных газов через дымоход.
Общая вентиляция для нескольких блоков
Направляет выхлопные газы из нескольких блоков излучающих труб в общий главный дымоход.
Индивидуальная выделенная вентиляция
Каждый блок излучающих трубок выходит через отдельный дымоход.
Конфигурации с принудительной вентиляцией все чаще встречаются на объектах, где планировка здания не позволяет обеспечить прямую вертикальную вентиляцию с естественной тягой, поскольку вытяжной вентилятор обеспечивает более надежное удаление газов независимо от высоты здания или ветровых условий, влияющих на естественную тягу.
Размеры и проектирование дымохода
Правильный размер выхлопной системы имеет решающее значение, поскольку дымоход неправильного размера может привести к недостаточному удалению газов, даже если вентиляционная система технически имеется.
Соответствие диаметра дымохода тепловой мощности
Диаметр дымохода должен выбираться в соответствии с номинальной тепловложением и объемом выхлопных газов конкретной системы излучающих труб, в соответствии со спецификациями производителя и применимыми нормами вентиляции сгорания. Дымоход меньшего размера может ограничить правильный поток газа, в то время как дымоход слишком большого размера может снизить скорость тяги настолько, что приведет к конденсации или неполному удалению газа.
Ограничения по длине дымохода и прокладке
Большинство производителей радиационных труб указывают максимальную длину дымохода и допустимое количество колен для данной системы, поскольку чрезмерная длина или слишком большое количество изменений направления могут снизить тягу ниже уровня, необходимого для безопасного и эффективного удаления дымовых газов.
Требования норм, регулирующие вентиляцию излучающих трубок
Проектирование выхлопной системы для лучистого трубчатого отопления не остается полностью на усмотрение установщика, поскольку вентиляция оборудования сгорания обычно регулируется установленными нормами и стандартами.
Национальные нормы и правила по топливному газу обычно определяют минимальные требования к зазору и окончанию выходов дымохода.
Точки окончания дымохода должны быть расположены вдали от проемов зданий, воздухозаборников и мест, где обычно собираются люди.
Требования к подаче воздуха для горения часто сочетаются с конструкцией выхлопа, чтобы обеспечить сбалансированность системы.
Местные механические и строительные нормы и правила могут налагать дополнительные требования помимо общих национальных рекомендаций по топливному газу.
При проектировании или модификации вытяжных систем для установок с излучающими трубами обычно рекомендуется проконсультироваться с квалифицированным инженером-механиком или специалистом по оборудованию для сжигания, знакомым с требованиями местных норм и правил, поскольку требования норм могут значительно различаться в зависимости от юрисдикции и типа здания.
Признаки несоответствующей или неисправной выхлопной системы
Распознавание предупреждающих признаков проблем с выхлопной системой помогает операторам предприятия решать проблемы до того, как они повлияют на безопасность или производительность оборудования.
Скопление сажи или изменение цвета вокруг соединений дымохода или точек подключения.
Необычные запахи возле блока излучающих трубок во время работы
Частые отключения системы контроля пламени, что может указывать на неправильную тягу или подачу воздуха.
Видимый конденсат или коррозия внутри дымохода, что может указывать на недостаточную скорость тяги.
Любой из этих признаков обычно требует немедленной проверки квалифицированным специалистом по оборудованию для сжигания, поскольку проблемы с выхлопной системой могут повлиять как на безопасность, так и на эффективность работы установки отопления с лучистыми трубами.
Рабочий проект выхлопной системы для планирования системы
Поскольку требования к выхлопной системе тесно связаны с удельной тепловой мощностью и характеристиками сгорания устанавливаемого оборудования, проектирование выхлопной системы следует планировать одновременно с выбором оборудования, а не в последнюю очередь. Анализ размеров дымохода и спецификаций производителей для таких систем, как Радиационная трубка Оборудование на раннем этапе планирования помогает обеспечить возможность обеспечения надлежащей вентиляции в планировке здания до начала установки.
Резюме
Излучающие трубы требуют правильно спроектированной и рассчитанной выхлопной системы для безопасного удаления побочных продуктов сгорания и поддержания тяги, необходимой для эффективного сгорания. Независимо от того, используете ли вы конфигурацию с естественной тягой или с принудительной вентиляцией, важно следовать спецификациям производителя по размерам дымохода и применимым нормам топливного газа, поскольку неадекватная вентиляция может поставить под угрозу как преимущества безопасности закрытого сгорания, так и эффективность работы всей системы лучистого трубчатого отопления.
Излучающие трубы безопасны, если они изготовлены из соответствующих жаропрочных сплавов, установлены в соответствии с нормами для оборудования для сжигания и обслуживаются посредством регулярных проверок, поскольку герметичная конструкция сгорания удерживает пламя и побочные продукты сгорания полностью внутри трубы, излучая тепло наружу через стенку трубы, а не выпуская газы сгорания в обогреваемое пространство. Такой подход к закрытому сжиганию является основным преимуществом безопасности, и такое оборудование, как Радиационная трубка Системы, изготовленные из соответствующих жаропрочных сплавов, специально разработаны для надежного поддержания этой защиты при повторяющихся циклах нагрева при повышенных рабочих температурах.
В разделах ниже объясняется, как герметичная конструкция сгорания способствует повышению безопасности, какие материальные и структурные факторы имеют наибольшее значение, а также текущие методы технического обслуживания, которые обеспечивают безопасную работу систем радиационных трубок в течение всего срока их службы.
Почему герметичная конструкция камеры сгорания является основным элементом безопасности
Понимание безопасности радиационной трубы начинается с того, как система принципиально отделяет горение от окружающего воздуха.
Процесс горения в замкнутых системах
Внутри системы лучистого трубчатого отопления топливо сгорает внутри самой герметичной трубы, при этом дымовые газы выводятся через специальный дымоход, а не смешиваются с воздухом в обогреваемом помещении. Такое разделение означает, что находящиеся в отапливаемой зоне люди не подвергаются непосредственному воздействию побочных продуктов сгорания, таких как окись углерода, при условии, что труба сохраняет свою структурную целостность и герметичность.
Теплопередача без прямого воздействия пламени
Тепло передается в окружающую среду за счет лучистой энергии, проходящей через саму стенку трубы, а не за счет прямого контакта пламени или горячего воздуха с обогреваемым пространством. Такая конструкция снижает определенные риски возгорания, связанные с методами нагрева открытым пламенем, поскольку пламя остается полностью заключенным в трубчатую конструкцию на протяжении всей работы.
Целостность материала и ее роль в безопасности
Поскольку излучающие трубы работают при устойчиво высоких температурах, материал, используемый в их конструкции, напрямую влияет на долгосрочные показатели безопасности.
Выбор жаропрочных сплавов
Излучающие трубы обычно изготавливаются из жаростойкой нержавеющей стали или никель-хромовых сплавов, способных выдерживать постоянные рабочие температуры, часто в диапазоне От 800 до 1100 градусов Цельсия в зависимости от конкретной конструкции системы, без значительного окисления или структурной деградации с течением времени.
Устойчивость к термической усталости
Повторяющиеся циклы нагрева и охлаждения создают тепловое расширение и напряжение сжатия материала трубки. Сплавы, выбранные для производства радиационных труб, выбираются специально из-за их устойчивости к термическому усталостному растрескиванию, поскольку поврежденная стенка трубы потенциально может привести к утечке дымовых газов, что делает качество материала прямым фактором безопасности, а не просто фактором долговечности.
Встроенные системы безопасности в современном оборудовании с радиационными трубками
Помимо выбора материала, современные системы лучистого трубчатого отопления обычно включают в себя несколько автоматических функций безопасности, предназначенных для предотвращения небезопасных условий эксплуатации.
Функция безопасности
Функция
Датчики контроля пламени
Обнаруживает исчезновение пламени и автоматически отключает подачу топлива.
Выключатели верхнего предела температуры
Отключает систему, если температура трубки превышает безопасные пределы.
Выключатели контроля воздуха горения
Подтверждает достаточную подачу воздуха, прежде чем разрешить воспламенение
Контроль дымовых газов
Проверяет правильный поток выхлопных газов для предотвращения скопления газа.
Эти системы управления являются стандартными функциями, указанными в общих руководствах по безопасности промышленного оборудования для сжигания, и они работают вместе, чтобы автоматически прерывать работу системы до того, как незначительная неисправность может перерасти в более серьезную проблему безопасности.
Факторы установки, влияющие на безопасность
Даже хорошо спроектированная система радиационных трубок зависит от правильных методов установки, обеспечивающих безопасную работу после эксплуатации.
Вокруг поверхности трубы и точек соединения необходимо обеспечить надлежащее расстояние от горючих материалов.
Дымоход и вытяжная труба должны иметь правильный размер и вентилироваться в соответствии с применимыми нормами для оборудования для сжигания.
Линии подачи газа и соединения требуют испытания под давлением перед первоначальным запуском системы.
Монтажные и опорные кронштейны должны выдерживать тепловое расширение трубки во время циклов нагрева, не создавая при этом чрезмерных механических напряжений на соединениях.
Тщательное следование спецификациям производителя по установке, а не внесение модификаций на месте без инженерной проверки, остается одним из наиболее важных факторов в обеспечении безопасной работы системы излучающих трубок, как это предусмотрено ее конструкцией.
Практика постоянного технического обслуживания, обеспечивающая безопасность
Регулярные проверки и техническое обслуживание играют непосредственную роль в поддержании безопасности систем излучающих трубок на протяжении всего срока их эксплуатации.
Периодический визуальный осмотр поверхности труб на наличие признаков растрескивания, изменения цвета или деформации.
Испытание систем контроля пламени и контроля верхнего предела для подтверждения правильности функции автоматического отключения.
Проверка дымоходных и вытяжных каналов на предмет закупорки или коррозии, которые могут повлиять на выход дымовых газов.
Проверка целостности газового соединения и настроек давления во время планового технического обслуживания.
Руководство по техническому обслуживанию промышленного нагревательного оборудования обычно рекомендует планировать эти проверки через определенные промежутки времени, а не ждать появления видимой проблемы, поскольку раннее обнаружение утончения стенок труб или неисправности управления значительно снижает риск развития небезопасных условий эксплуатации.
Выбор систем излучающих трубок, рассчитанных на долгосрочную безопасность
Поскольку качество материала и точность конструкции напрямую влияют на то, насколько безопасно работает излучающая труба в течение многих лет непрерывного циклического воздействия высоких температур, выбор оборудования от производителей со строгими процессами контроля качества имеет большое значение. Анализ характеристик сплавов, толщины стенок и данных испытаний на термическую усталость для таких систем, как Радиационная трубка оборудование может помочь покупателям подтвердить, что они выбирают продукт, разработанный для обеспечения безопасной и надежной изоляции на протяжении всего ожидаемого срока службы.
Резюме
Излучающие трубы, как правило, безопасны, если они изготовлены из соответствующих термостойких материалов, оснащены автоматическими средствами контроля безопасности горения, правильно установлены в соответствии с нормами и обслуживаются посредством регулярных проверок. Герметичная конструкция сгорания, которая удерживает пламя и выхлопные газы внутри самой трубы, является основой этой безопасности, но сохранение надежности системы на протяжении всего срока службы зависит от постоянного внимания к целостности материала, правильной установки и регулярного технического обслуживания.
